图腾冷通道机柜系统技术规格书（十四）

第14项

一、产品名称：门盒式自动平移门

二、产品编码：9801KS5258X-120*242A 通道宽1200mm,机柜框架深度1200mm,高度42U；

         9801KS5258X-125*242A 通道宽1250mm,机柜框架深度1150mm,高度42U(适配机柜框架缩小50mm情况，前框到对面前框1250mm)；

         9801KS5258X-120*247A 通道宽1200mm,机柜框架深度1200mm,高度47U；

         9801KS5258X-185*247A 通道宽1850mm,机柜框架深度1150mm,高度47U(适配机柜框架缩小50mm情况，前框到对面前框1850mm)；

         ……(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.电动马达驱动自动开关门；

         2.图腾冷通道门盒式自动平移门，通道门开启时，门板暗藏于门盒内，全玻璃型门板采用四周镶嵌保护铝槽的8m厚白色钢化玻璃，以提供较大的透光面积；

         3.外置IC卡门禁一体机，刷卡或输入密码开门，内置出门按钮开门；

         4.具备防夹功能，感应型安全防夹组件；

         5.实心铝合金门把手、照明灯开关、天窗强切按钮；

         6.门盒总厚度约160mm,宽度尺寸=2*机柜深度+通道宽度，高度尺寸=机柜高度+275mm;(需注意顶部桥架安装高度不要与乎移门导轨干涉)；

         7.选配：微波感应开门方式(与刷卡门禁机，出门按钮开门方式不兼容),可以定制安装显示屏、门楣安装LED显示屏等；

四、使用说明：1.适配安装图腾PF系列机柜，根据编码选型，影响因素机柜高度、机柜深度、通道宽度；

         2.遥控器用于模式设置，设置完成后收起来不再使用，不能长期作为开关使用；遥控器分4个模式，正常使用为自动模式(即调试完成后设置为自动模式)；

         3.如果需要频繁进出(比如搬运设备)可以调为常开模式，如果放假期间不希望有卡的人随便进入可设为常闭模式，此时卡、密码、按钮均失效；

         4.侧面开门的列端配电柜，不能使用此结构平移门；

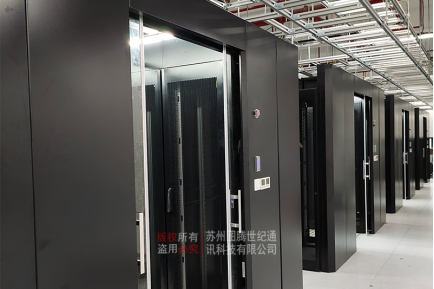

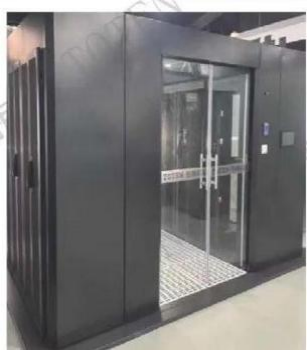

五、产品图片：
