图腾冷通道机柜系统技术规格书（四）

第4项

一、产品名称：顶罩侧板部件

二、产品编码：9801KS5264X-600A 600mm长，配1台600宽图腾PF系列机柜

         9801KS5264X-800A 800mn长，配1台800宽图腾PF系列机柜

         9801KS5264X-1600A 1600mm长，配2台800宽图腾PF系列机柜(两台相邻800宽机柜可共用1块两柜位顶罩侧板)

         9801KS5264X-1800A 1800mm长，配3台600宽图腾PF系列机柜(三台相邻600宽机柜可共用1块三柜位顶罩侧板)

         9801KS5264X-300A 300mm长，配300宽与图腾PF系列机柜等高的空调等设备

         9801KS5264X-400A 400mm长，配400宽与图腾PF系列机柜等高的空调、配电柜等设备

         ……(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.采用1.2mm冷轧钢板制作；

         2.高度尺寸275mm;

四、使用说明：适配图腾PF系列机柜，每台图腾机柜配1块顶罩侧板，安装于机柜前框上方，每组天窗配2块等宽顶罩侧板；可也以安装于图腾PF系列机柜后框上方作为后围板使用。

五、产品图片：

          顶罩侧板

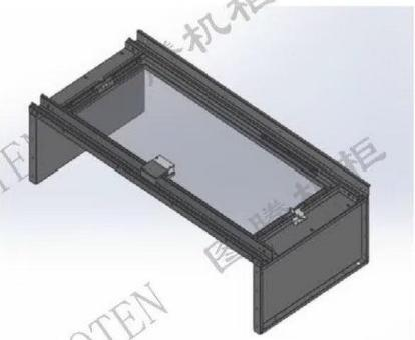

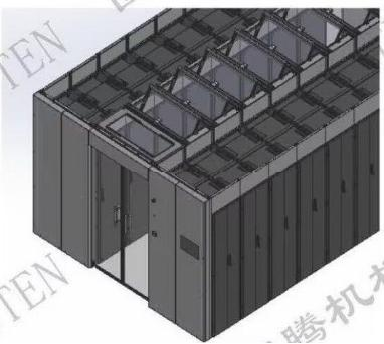

           顶罩侧板配顶罩使用

         顶罩侧板作后围板使用
