图腾冷通道机柜系统技术规格书（二）

第2项

一、产品名称：钣金顶罩部件

二、产品编码：9801KS5269X-6*1200A 天窗宽度600mm,通道宽度1200mm

         9801KS5269X-6*1250A 天窗宽度600mm,通道宽度1250mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)

         9801KS5269X-6*1800A 天窗宽度600mm,通道宽度1800mm

         9801KS5269X-8*1850A 天窗宽度800mm,通道宽度1850mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)

         … …(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.采用模块化设计，每个单元可以独立安装并与相邻单元连接，平顶结构；

         2.全钣金式，预留摄像头、温湿度探头等设备安装空间；

         3.主体 框架采用1.2mm冷轧钢板制作；

         4.预留照明灯安装孔、过线孔，并配封堵胶盖。

         5.闭合时天窗总高305mm;

四、使用说明：适配图腾PF系列机柜，每两台图腾机柜配1组顶罩部件，安装于顶罩侧板上，每组天窗配2块等宽顶罩侧板使用；一般安装于列头列尾位置，用于安装摄像。

五、产品图片：

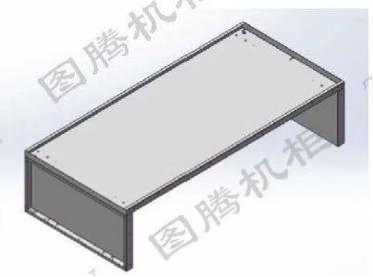

                钣金顶罩

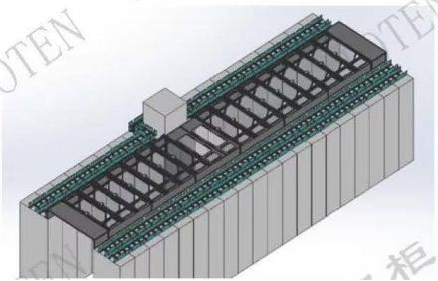

      钣金顶罩配顶罩侧板配使用效果图

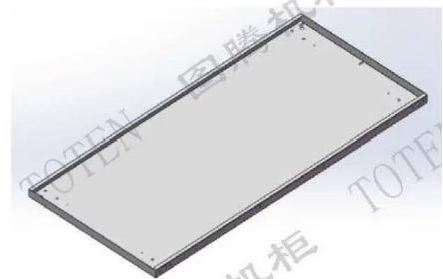

         钣金顶罩安装于列头列尾效果图
