图腾冷通道机柜系统技术规格书（七）

第7项

一、产品名称：列端后围板(配外立柱式手动平移门)

二、产品编码：9801KS5295X-640A 列端匹配外立柱式手动平移门为600深机柜

         9801KS5295X-840A 列端匹配外立柱式手动平移门为800深机柜

         9801KS5295X-340A 列端匹配外立柱式手动平移门为300深机柜

         9801KS5295X-440A 列端匹配外立柱式手动平移门为400深机柜

         ……(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.采用1.2mm冷轧钢板制作；

         2.高度尺寸275mm；

         3.长度尺寸=列头位置机柜宽度+40mm；

四、使用说明：配图腾PF系列机柜外立柱式手动平移门，后部安装后围板，替换标配的斜三角形固定块(若不安装后围板则不需要此配件)；

五、产品图片：

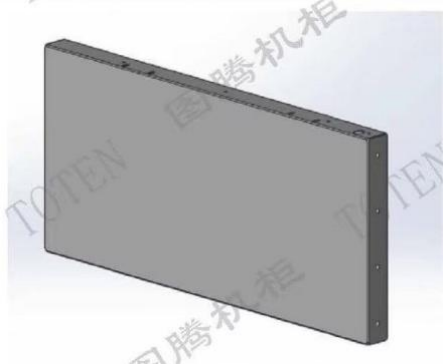

       列端后围板(配外立柱式手动平移门)

    列端后围板安装效果
