图腾冷通道机柜系统技术规格书（十）

第10项

一、产品名称：钣金门开玻璃视窗手动外开门

二、产品编码：9801KS5262X-120*42A 通道宽1200mm,机柜框架深度1200mm、高度42U

         9801KS5262X-125*42A 通道宽1250mm,机柜框架深度1150mm、高度42U(适配机柜框架缩小50mm情况，前框到对面前框1250mm)

         9801KS5262X-120*47A 通道宽1200mm,机柜框架深度1200mm、高度47U

         9801KS5262X-125*47A 通道宽1250mm,机柜框架深度1150mm、高度47U(适配机柜框架缩小50mm情况，前框到对面前框1250mm)

         ……(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.图腾冷通道钣金视窗型手动外开门部件，门板采用不低于1.2mm钢板制作，开玻璃视窗，贴5mm钢化玻璃，门板正面配蓝色装饰条；

         2.底部配毛刷防止冷风泄露；

         3.黑色铸铝门把手；

         4.配自动闭门装置，门板开启角度不小于110度，且门板打开时可限定于某位置不自动关门，在关门时可以门板可自动复位；

         5.外开门承重立柱板材厚度不小于1.5mm;

         6.选配：预留安装位置，可扩展安装门禁系统，外置IC卡门禁一体机，刷卡或输入密码开门，内置出门按钮开门，磁力锁吸力不小于280KG

四、使用说明：适配图腾PF系列机柜，根据编码选型，影响因素机柜高度、通道宽度；超过1400mm宽通道，建议使用钣金视窗外开门；

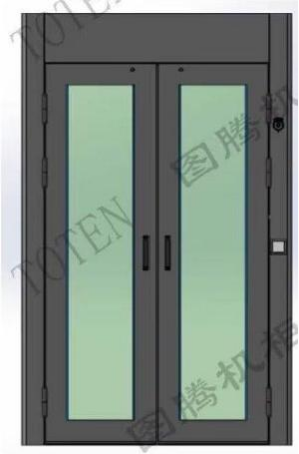

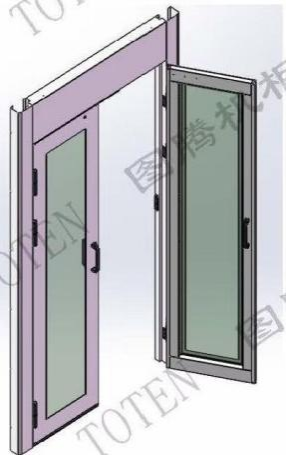

五、产品图片：
