图腾冷通道机柜系统技术规格书（十五）

第15项

一、产品名称：图腾冷通道天窗控制箱

二、产品编码：9801KS5284X-A

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.19英寸安装，3U高，安装于图腾冷通道机柜内方便检修维护；

         2.输入AC220V市电，输出DC12V供磁力锁供电；

         3.接入消防主机输出的有源DC24V信号，控制天窗开启。

         4.消防系统报警时，有源DC24V消防信号触发微型断路断开，进而磁力锁断电，图腾冷通道天窗自动打开，消防气体弥漫进冷池内，达到消防的目的。

四、使用说明：每组通道配1组控制箱；

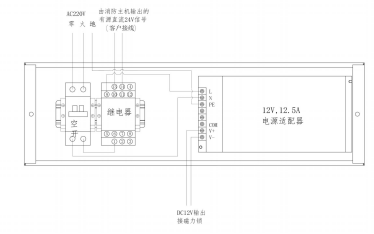

五、产品图片：

技术要求：

1.控制箱输入为220V交流电，从列头配电柜取电；

2.输出为12V直流电，给天窗磁力锁供电；

3.消防信号为24V,接入继电器线圈接线柱13及14;

4.工作原理：正常时由控制箱给天窗磁力锁供电，磁力锁闭合，天窗处于关闭状态，消防中心接受到消防信号时，输出24V消防信号到控制箱继电器，继电器断开线路，磁力锁断电，天窗自由掉落打开，从而进行消防动作；

5.三接口磁力锁电源线最后一根，端部剪切掉插头，接入控制箱12V电源输出端。
