图腾冷通道机柜系统技术规格书（一）

第1项

一、产品名称：翻转顶罩部件

二、产品编码：9801KS5267X-6*1200A 天窗宽度600mm,通道宽度1200mm

         9801KS5267X-6*1250A 天窗宽度600mm,通道宽度1250mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)

         9801KS5267X-6*1800A 天窗宽度600mm,通道宽度1800mm

         9801KS5267X-8*1850A 天窗宽度800mm,通道宽度1850mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)

         ……(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.采用模块化设计，每个单元可以独立安装并与相邻单元连接，平顶结构；

         2.结构为钣金框+钢化玻璃翻转天窗，主体框架采用1.2-1.5mm冷轧钢板制作，天窗玻璃为5mm钢化玻璃(玻璃透光率89.33%有报告，玻璃质量有3C报告);

         3.预留照明灯安装孔、过线孔，并配封堵胶盖。

         4.天窗采用DC12V磁力锁吸合，各磁力锁采用可插拔式三接口电源线快速连接，消防报警时磁力锁断电、天窗打开；

         5.闭合时天窗总高315mm(含275mm侧板),开启时总高530mm(含275mm侧板);

         6.天窗开启角度约90度，有限位装置，开启过程无明显震动及碰撞声响；

         7.若需要天窗材质为贴防爆膜玻璃、PC耐力板等可以定制，需注意非此编码；

四、使用说明：适配图腾PF系列机柜，每两台图腾机柜配1组顶罩部件，安装于顶罩侧板上，每组天窗配2块等宽顶罩侧板使用；

五、产品图片：

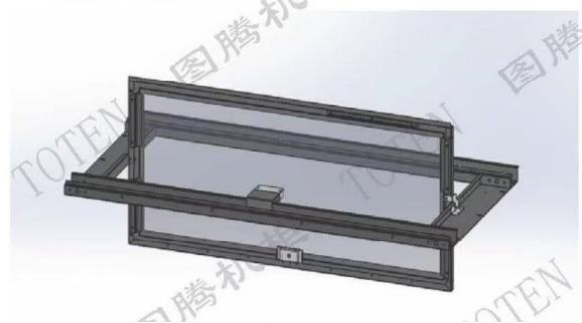

                   翻转顶罩

         3组1800宽通道翻转顶罩，配1800长顶罩侧板
