图腾冷通道机柜系统技术规格书（十三）

第13项

一、产品名称：门盒式手动平移门

二、产品编码：9801KS5259X-120*242A 通道宽1200mm,机柜框架深度1200mm,高度42U；

         9801KS5259X-125*242A 通道宽1250mm,机柜框架深度1150mm,高度42U(适配机柜框架缩小50mm情况，前框到对面前框1250mm)；

         9801KS5259X-120*247A 通道宽1200mm,机柜框架深度1200mm,高度47U；

         9801KS5259X-185*247A 通道宽1850mm,机柜框架深度1150mm,高度47U(适配机柜框架缩小50mm情况，前框到对面前框1850mm)；

         ……(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.图腾冷通道门盒式平移门，通道门开启时，门板暗藏于门盒内，全玻璃型门板采用四周镶嵌保护铝槽的8mm厚白色钢化玻璃，以提供较大的透光面积；

         2.门板吊装于铝合金导轨，通过皮带连接双门联动；

         3.实心铝合金门把手、照明灯开关、天窗强切按钮；

         4.门盒总厚度约160mm,宽度尺寸=2*机柜深度+通道宽度，高度尺寸=机柜高度+275mm;(需注意顶部桥架安装高度不要与平移门导轨干涉)

四、使用说明：1.适配安装图腾PF系列机柜，根据编码选型，影响因素机柜高度、机柜深度、通道宽度；

         2.侧面开门的列端配电柜，不能使用此结构平移门；

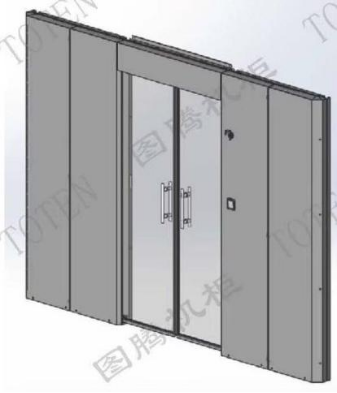

五、产品图片：
