图腾冷通道机柜系统技术规格书（十二）

第12项

一、产品名称：侧围板

二、产品编码：9801KS5283X-950A PF机柜侧面顶部，配框架950mm深机柜；

         9801KS5283X-1000A PF机柜侧面顶部，配框架1000mm深机柜；

         9801KS5283X-1050A PF机柜侧面顶部，配框架1050mm深机柜；

         9801KS5283X-1100A PF机柜侧面顶部，配框架1100mm深机柜；

         9801KS5283X-1150A PF机柜侧面顶部，配框架1150mm深机柜；

         9801KS5283X-1200A PF机柜侧面顶部，配框架1200mm深机柜；

         ……(只举例了部分编码，其他型号可以按规则类比)……

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.采用1.2mm冷轧钢板制作；

         2.高度尺寸275mm；

四、使用说明：配图腾PF系列机柜安装外开门时，后部安装后围板后，机柜顶部侧面，在后围板和外开门立柱之间安装侧围板；

五、产品图片：

       侧围板-配外开门安装后围板时使用

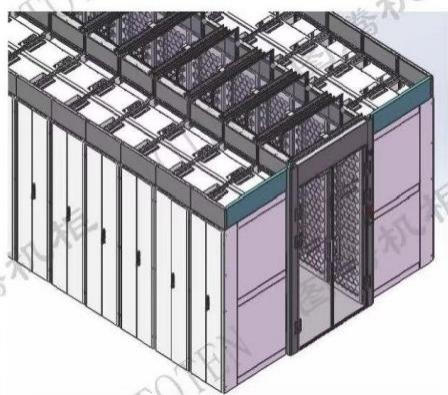

        侧围板-配外开门及后围板安装效果
