图腾冷通道机柜系统技术规格书（二十二）

第22项

一、产品名称：翻转顶罩(覆膜/预留三色灯安装槽)

二、产品编码：9801KS5302X-6*1200A 天窗宽度600mm,通道宽度1200mm；

         9801KS5302X-6*1250A 天窗宽度600mm,通道宽度1250mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)；

         9801KS5302X-8*1800A 天窗宽度800mm,通道宽度1800mm；

         9801KS5302X-8*1850A 天窗宽度800mm,通道宽度1850mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.采用模块化设计，每个单元可以独立安装并与相邻单元连接，平顶结构；

         2.结构为钣金框+钢化玻璃翻转天窗，主体框架材料同标准天窗，此天窗玻璃为5mm钢化玻璃覆透明防爆膜(玻璃透光率89.33%有报告，玻璃质量有3C报告)；

         3.预留三色灯安装空间、过线孔，三色灯嵌入式横向安装，通过开关切换白-蓝灯光颜色，长度适配通道宽度，简洁美观；

         4.天窗采用DC12V磁力锁吸合，各磁力锁采用可插拔式三接口电源线快速连接，消防报警时红光亮起、磁力锁断电、天窗打开；

         5.闭合时天窗总高315mm(含275mm侧板),开启时总高530mm(含275mm侧板)；

         6.天窗开启角度约90度，有限位装置，开启过程无明显震动及碰撞声响；

         7.若需要天窗材质为标准钢化玻璃等，需注意非此编码；

四、使用说明：适配图腾机柜PF系列，每台机柜配1块顶罩侧板，安装于机柜前框上方，每组天窗配2块等宽顶罩侧板。

五、产品图片：

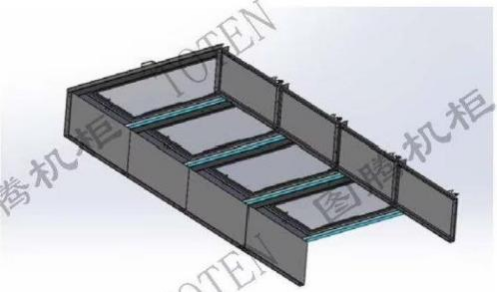

           翻转顶罩覆膜+三色灯

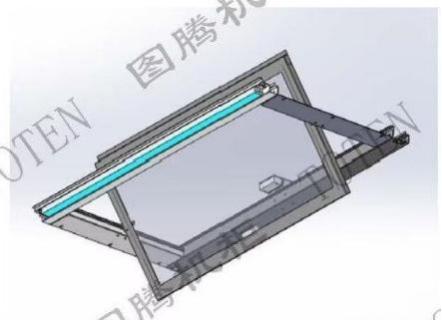

          翻转顶罩+三色灯安装效果图(仰视图)
