图腾冷通道机柜系统技术规格书（二十一）

第21项

一、产品名称：固定顶罩(预留三色灯安装槽)

二、产品编码：9801KS5301X-6*1200A 天窗宽度600mm,通道宽度1200mm；

         9801KS5301X-6*1250A 天窗宽度600mm,通道宽度1250mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)；

         9801KS5301X-8*1800A 天窗宽度800mm,通道宽度1800mm；

         9801KS5301X-8*1850A 天窗宽度800mm,通道宽度1850mm(适配机柜框架比标准缩小50mm情况，比如机柜含前后门深1210mm)

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.采用模块化设计，每个单元可以独立安装并与相邻单元连接，平顶结构；

         2.固定不翻转式，钣金框开玻璃视窗；

         3.主体框架采用1.2mm冷轧钢板制作，天窗玻璃为5mm钢化玻璃(玻璃透光率89.33%有报告，玻璃质量有3C报告)；

         4.预留三色灯安装空间、过线孔，三色灯嵌入式横向安装，通过开关切换白-蓝灯光颜色，长度适配通道宽度，简洁美观；消防报警时红光同步亮起；

         5.闭合时天窗总高305mm；

         6.若需要天窗材质为贴防爆膜玻璃、PC耐力板等可以定制，需注意非此编码；

四、使用说明：适配图腾机柜PF系列，每两台机柜配1组顶罩部件，安装于顶罩侧板上，每组天窗配2块等宽顶罩侧板使用。

五、产品图片：

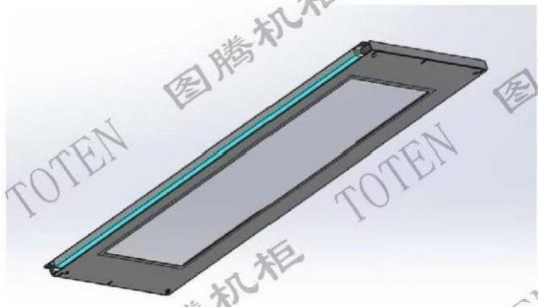

                 固定顶罩+三色灯

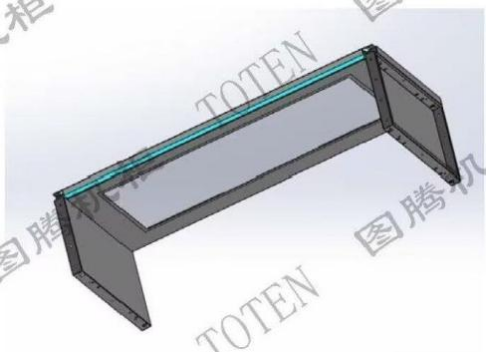

         固定顶罩+三色灯配顶罩侧板
