图腾冷通道机柜系统技术规格书（十八）

第18项

一、产品名称：跨列梯架

二、产品编码：9801KS5287X-1200A 图腾PF机柜跨列线槽，配1200mm/1250mm宽通道使用；

         9801KS5287X-1800A 图腾PF机柜跨列线槽，配1800mm/1850mm宽通道使用；

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.线槽由纵梁、横梁、支架组成；纵梁、横梁均为1.5mm厚板材制作，支架为2.0mm厚板材制作；

         2.线槽宽度约285mm,线槽高度135mm,支架高度305mm,总高约440mm;

四、使用说明：适配图腾PF系列机柜，根据编码选型，影响因素通道宽度；安装于列头列尾，1组通道用两组；列端天窗采用不翻转的顶罩组件；总高435m注意安装时顶部需求空间；

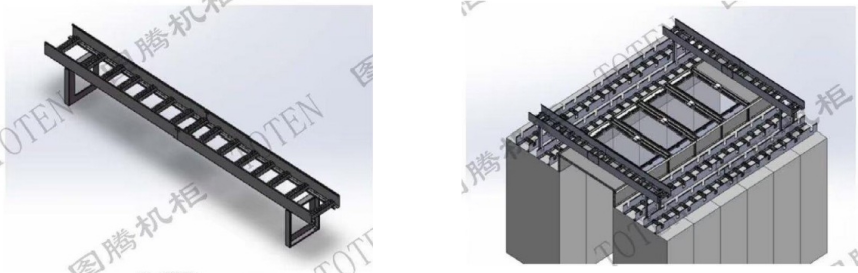

五、产品图片：
