图腾机柜PF系列网络服务器机柜

技术说明书

15 图腾机柜PF系列网络服务器机柜可拆卸侧门（选配件）：

采取两段式侧门结构，标准采用内部螺钉固定安装方式，也可根据客户需求选配外部快拆安装方式或外部快拆加门锁安装方式。

16 图腾机柜PF系列网络服务器机柜用户保密

16.1 前后门锁

16.1.1标配门锁

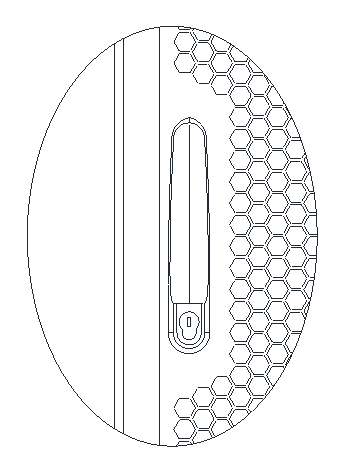

        图28：标配门锁示意图

16.1.2 密码门锁

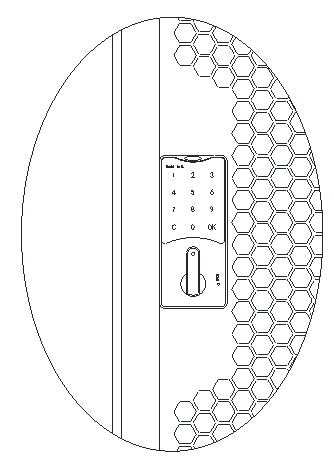

        图29：密码门锁示意图

16.2 内固定侧门

采取两段式侧门结构，标准采用内部螺钉固定安装方式，也可根据客户需求选配外部快拆安装方式或外部快拆加门锁安装方式。

16.3 一柜多用户

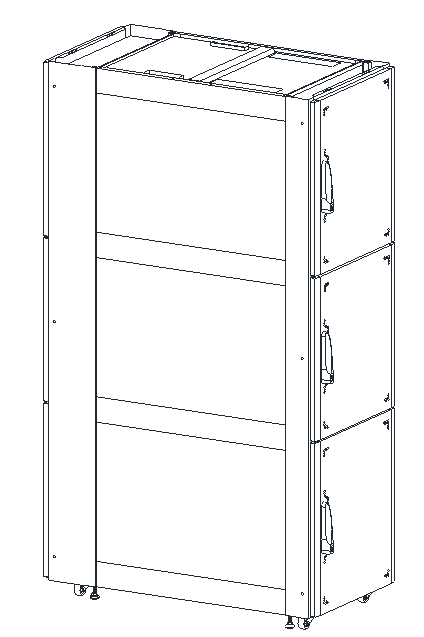

             图30：多用户机柜示意图

17 图腾机柜PF系列网络服务器机柜移动

17.1 空机柜移动使用标配的移动脚轮。

                     图31：空机柜移动示意图

17.2 承载移动

机柜承载超过400KG建议选配重载脚轮，可承载1800KG。

                     图32：承载机柜移动示意图

18 图腾机柜PF系列网络服务器机柜安装

18.1 不带脚轮直接安装于静电地板或水平地面上；

               图33：机柜直接安装于静电地板上示意图

18.2 带轻载移动脚轮移动到静电地板或水平地面上，用支脚承载；

             图34：机柜带脚轮/支脚安装于静电地板上示意图

18.3 直接落地安装于钢架上

            图35：机柜安装于钢架上示意图

18.4 满载机柜安装

能够灵活地从并柜的柜列中抽出或放入单独的机柜；

                    图36：并柜机柜抽拉示意图

18.5 快速拆装

18.5.1 前门、后门可以快速手动拆卸；

18.5.2 塑料面板可以快速拆装；

18.5.3 接地线可以快速拆装。

18.6 高度调节

机柜内部可调节支脚高度；

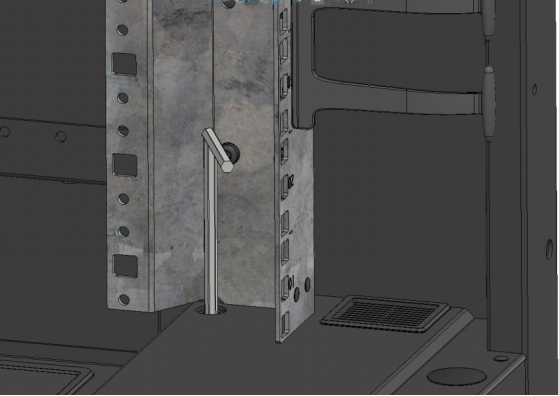

               图37：机柜内部调节支脚高度示意图

第12页
