图腾机柜PF系列网络服务器机柜

技术说明书

9.图腾机柜PF系列网络服务器机柜电气性能：

9.1 绝缘电阻

500V 兆欧表测量1min机柜内各带电回路（该回路不直接接地）对地（或柜体）绝缘电阻≥10MΩ。

9.2 接地

机柜前门，后门，侧门，顶盖板，底板，侧横梁等均设有ST5.5*8.5镀铜接地螺钉孔；所有零件均可用快拆式接地线组件（选配件）互连或连接于接地铜排（选配件）上后再整体接地，有效消除零部件上静电。

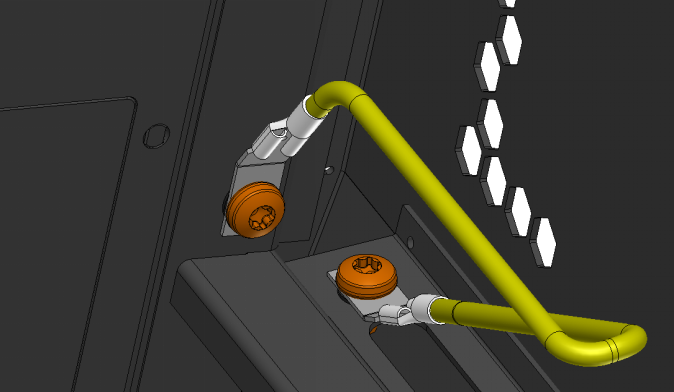

                                      图10：机柜内部接地线组件连接示意图

 9.3 接地电阻

机柜内各带电回路对地（或柜体）以及两个非电气连接的带电回路之间，能承受 2500V、50Hz 正弦试验电压 1min，不出现击穿或飞弧现象，漏电流≤10mA。

9.4 接地铜排

用于为机柜内设备集中接地，材料紫铜，截面积54mm²(可根据需求定制)，表面镀镍处理，螺孔大小为M6。

可选竖向安装及水平安装接地铜排（选配件）。

9.5 自动等电位

方孔条、L 导轨、辅助方孔条表面不做喷涂、保留导电状态，在不同设备安装在上面时可以自动保持外壳相同的电位。

9.6 防静电积聚

外部喷涂塑粉的零件，其塑粉具备防静电积聚性能。

第7页
