图腾机柜PF系列网络服务器机柜

技术说明书

8.图腾机柜PF系列网络服务器机柜承载能力(泰尔认证中心检测):

8.1 静态承载：2000KG（附检测报告内截图——见图3）;

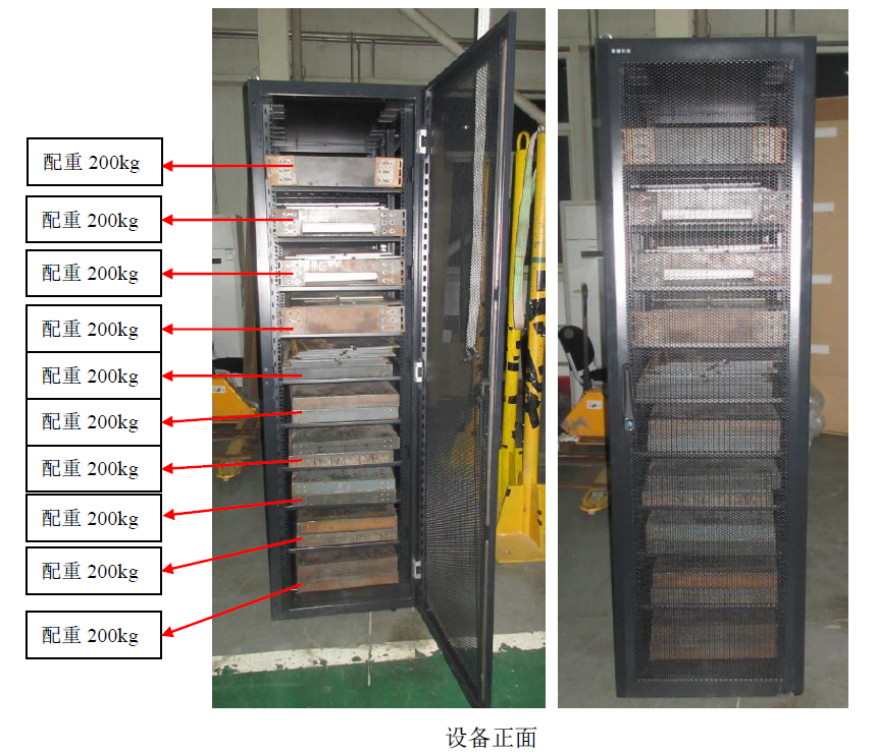

                              图3：机柜静态承载配重图

8.2 动态承载：2000KG（附检测报告内截图——见图4、图5）;

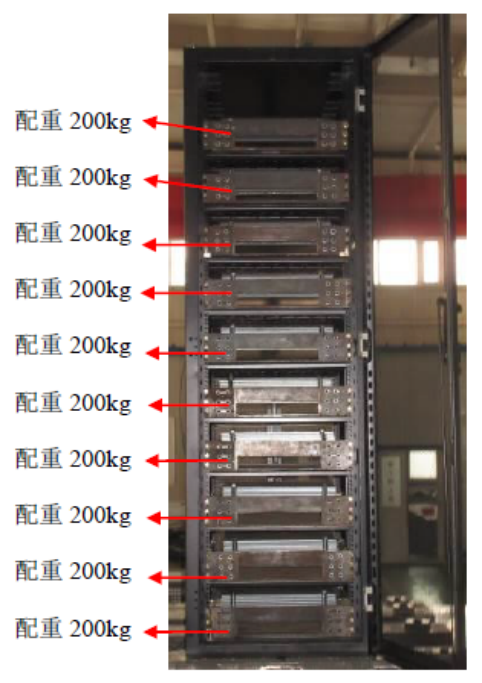

            图4：机柜动态承载配重图

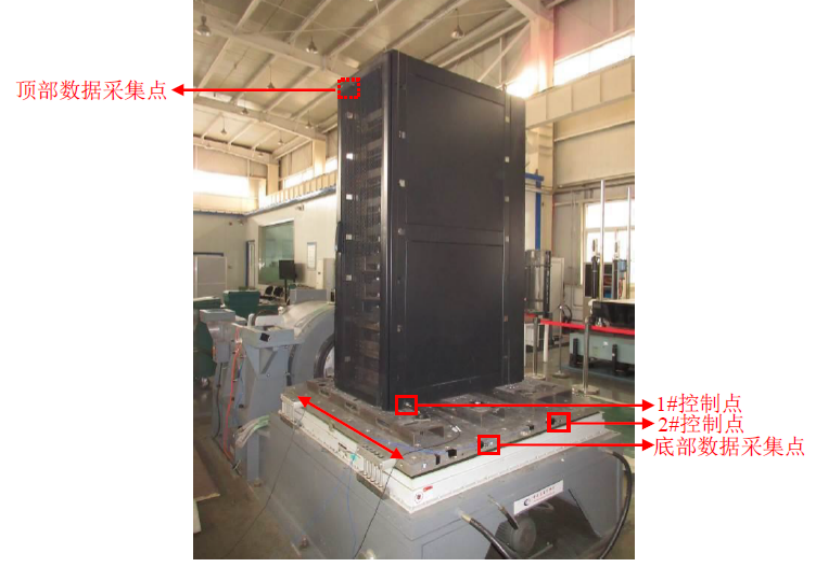

                    图5：机柜动态测试现场照片

8.3 抗震测试：负载650KG抗8、9级烈度地震测试（附检测报告内截图——见图6、图7）。

                                     图6：机柜抗震承载配重图

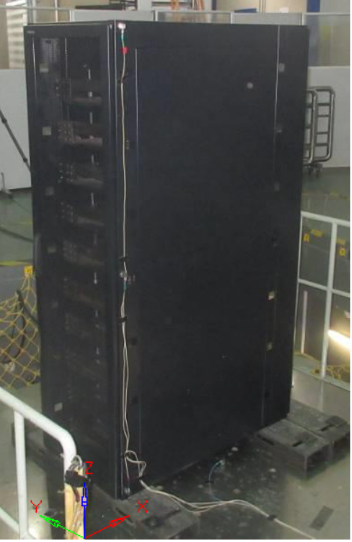

       图7：机柜抗震测试设备上照片

8.4 顶部及底部允许上人部位：

8.4.1顶部上人部位

允许踩踏区域及禁止踩踏区域

                                                             图8：机柜顶部禁止踩踏区域示意图

 8.4.2 底部上人部位

允许踩踏区域及禁止踩踏区域

                           图9：机柜底部禁止踩踏区域示意图

第6页
