图腾机柜PF系列网络服务器机柜

技术说明书

10.图腾机柜PF系列网络服务器机柜节能设计

10.1 通风冷却：

通风率：机柜门上单个孔位的开孔面积与所属实体面积之比。

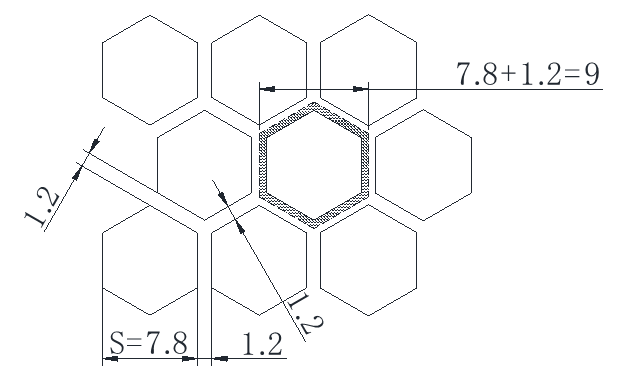

                                   图11：机柜门板上六角孔示意图

图腾机柜PF系列网络服务器机柜门板上开孔为六角孔，对边距为7.8mm，两孔之间的筋为1.2mm，通风率为：

通风率=单个通风孔的面积/所属实体面积=7.8*7.8 /（9*9) * 100% =75.1%

开孔率：机柜门上所有开孔面积之和与开孔区域面积之比。

600宽42U开孔区域面积比为：前门—75.3%；双开后门—69%；

高通风率及开孔率有助于提高机柜内置设备的运行可靠性；

         图12：机柜门板开孔区域示意图

10.2 防泄漏

10.2.1 前腔密封：

图腾机柜PF系列网络服务器机柜的前后腔自然封闭，杜绝漏风、让冷风只能通过设备从后部排出，有助于数据中心节能。

10.2.2 弹性封闭的1U、2U塑料面板：

图腾塑料假面板的边缘依靠重叠、弹性结构实现与相邻假面板及设备面板的无缝隙安装，以阻止冷空气泄漏。

                图13：机柜前腔密封示意图

10.2.3 方孔条后移的封堵

在方孔条后移50mm范围内的情况下，不需增加安装附件即可密闭前腔空间。

                      图14：机柜方孔条后移密封示意图

10.2.4 无缝过线孔盖：

各走线孔均采用带V型撕裂槽的胶盖封盖，既保护线缆表皮避免划伤，又防止漏风且方便操作、美观。

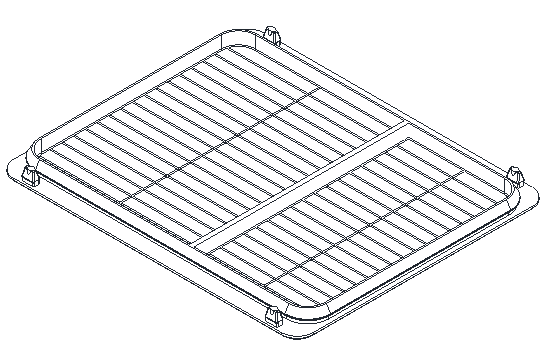

                      图15：无缝过线孔盖示意图

第8页
