图腾机柜PF系列网络服务器机柜

技术说明书

11 .柜内设备安装

11.1方孔条：

11.1.1数量：

前后共4根；方孔条上有U位标识。

11.1.2 安装尺寸及精度：

方孔条任意一个单元内相邻两安装孔中心距：15.88±0.1mm；

方孔条任意相邻两个单元中心距：44.45±0.15mm，也可以按客户要求定制；

方孔条任意两个单元中心距误差：±0.3mm；

相邻两方孔条安装孔中心距：465±1.6mm；

前方孔条上端、下端单元边缘与机柜框架横梁的上下间隙不超过0.2mm，避免设备面板的底部或顶部漏风。

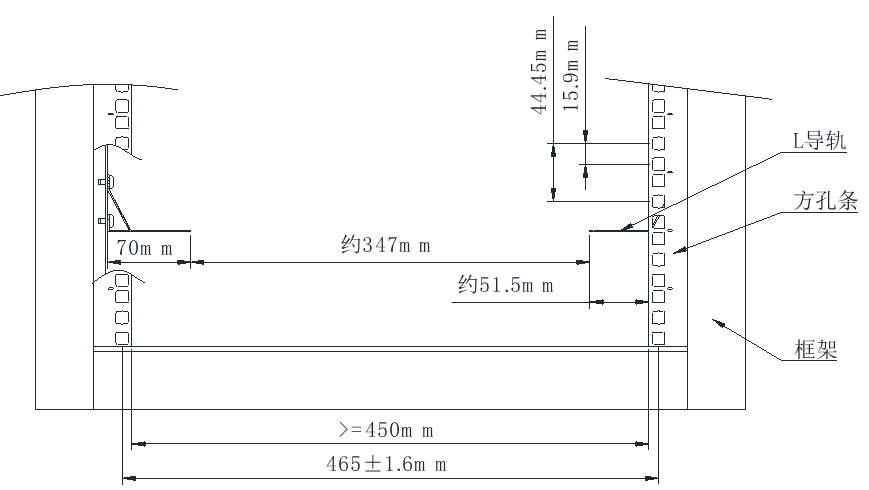

                      图16：机柜内部方孔条正面安装尺寸示意图

11.1.3 方孔条调节前后深度

前后方孔条均可按客户需求调节前后位置；

                            图17：机柜内部方孔条安装位置示意图

前方孔条距离前立柱正面的标准距离为100mm，可按客户需求调整到150mm、200mm等距离，其中调整距离超过150mm时需增加后移封板以封闭冷空气以及传递载荷。

                                 图18：机柜内部方孔条移位安装位置示意图

11.2 辅助方孔条

前后方孔条之间标配辅助方孔条，用于设备中间支撑，该辅助方孔条的受力也是垂直落地。

11.3 L导轨

斜拉后撑型L导轨（一对L导轨承重150KG时变形小于0.4mm，一对L导轨承重100KG时变形小于0.28mm，一对L导轨承重50KG时变形小于0.14mm）。

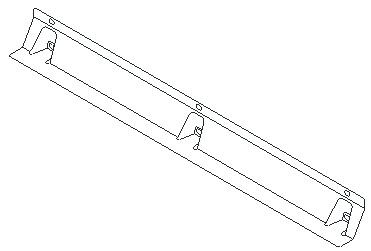

         图19：L导轨示意图

11.4 重载固定板

重载固定可以承载100KG，也可以按需提供更高承载的固定板。

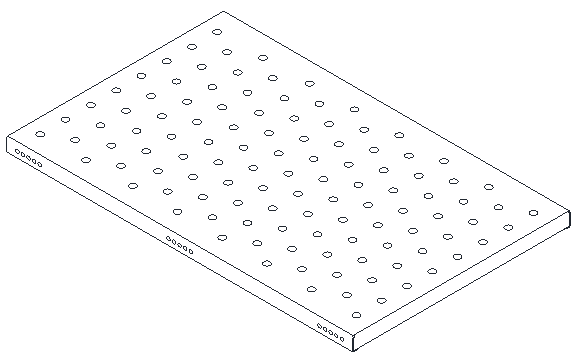

                      图20：重载固定板示意图
